Система регулируемых опор Plot Zoom – разработка мирового концерна Icopal, которая успешно производится в ряде европейских стран. Применяется на плоских эксплуатируемых кровлях под пешеходными террасами, которые могут быть выполнены как из бетонной или керамической, так и из деревянной плитки.

К основным преимуществам системы относят:

  • широкий ассортимент применяемых пешеходных кровельных покрытий;
  • высокая устойчивость системы благодаря широкому диаметру опор;
  • адаптивность системы к различным пешеходным покрытиям;
  • надежность;
  • высокая сопротивляемость внешним нагрузкам;
  • удобная и точная регулировка с механизмом, предотвращающим раскручивание;
  • наличие мягкой амортизирующей шумопоглощающей прокладки.

Опоры Plot Zoom регулируются по высоте в диапазоне от 40 до 225 мм, благодаря чему позволяют создавать абсолютно ровную поверхность для передвижения пешеходов и при этом соблюсти требования к сантехническому уклону. Достигается это за счет того, что нижнее основание опор изготавливается в трех вариациях: 40, 60 и 100 мм в высоту. При этом для каждой из них предусмотрены постановочные кольца и регулировочная гайка. Все вместе обеспечивает требуемую вариацию высот.

Состав опор в зависимости от модели:

1 11 21 3

Основные технические характеристики регулируемых опор Plot Zoom:

Высота 40-225 мм
Диаметр основания опоры 220 мм
Площадь основания опоры Около 330 куб.см
Допустимая нагрузка на одну опору (при максимальной высоте) 2000 кг

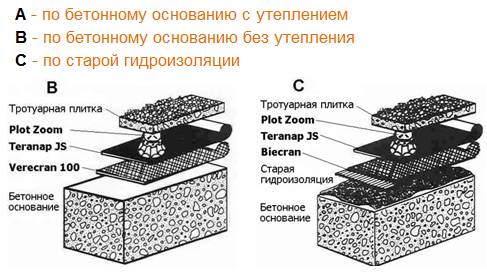

Возможны три варианта применения регулируемых опор Plot Zoom:

2 12 2

Модель Plot Zoom 40-60 поставляется по 60 шт. в упаковке, Plot Zoom 60-105, Plot Zoom 100-145 и постановочные кольца – по 30 шт.

С системой регулируемых опор Plot Zoom используются следующие аксессуары:

  • резиновая амортизационная прокладка Rondelle Plot Zoom;
  • специальная пластина Placadal;
  • съемная ПВХ-решетка Caillebotis.



3 Компания «Фактум Северо-Запад», Санкт-Петербург | Плот Зум

Монтаж резиновой амортизационной прокладки Rondelle Plot Zoom производится поверх опорной части Plot Zoom. Она значительно повышает устойчивости конструкции и шумопоглощающие свойства самой кровли (на 2 дБ). Поставляется в пакетах по 30 шт., в коробке 36 пакетов.



4 Компания «Фактум Северо-Запад», Санкт-Петербург | Плот Зум

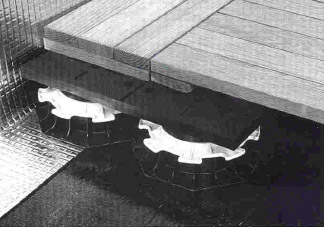

Запатентованная пластина Placadal применяется в случае монтажа нецелых тротуарных плит. При этом она устанавливается непосредственно между двумя смежными опорами. Зачастую оно используется по периметру пешеходного покрытия или в местах примыкания к другим элементам. Поставляется в коробках по 30 штук.



5 Компания «Фактум Северо-Запад», Санкт-Петербург | Плот Зум

Съемная ПВХ-решетка оснащена подпорным фильтрационным лотком. Она устанавливается у порогов и служит для защиты от проникновения воды. Лоток выполнен из перфорированной оцинкованной стали. Поставляется в коробках по 20 штук.
